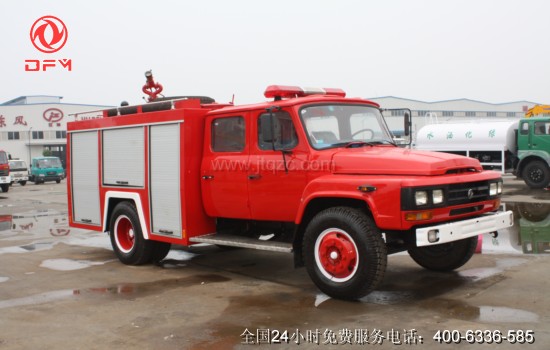

東風140水罐消防車技術規格書及消防車結構功能說明：

  一、整體結構及技術參數
    1、底盤
型  號：EQ1092FJ型二類貨車底盤
廠  家：中國東風汽車公司
軸  距：3950mm
驅動型式：4×2
最高車速：90km/h
發動機
型號：EQ6100-1改進型，直列六缸、水冷、四沖程；
功率：99kW（3000r/min時）
扭矩：353N•m（1200～1400r/min時）
車輛滿載總質量：8900kg
外型尺寸：（長×寬×高）7000mm×2400mm×2850mm
    2、駕駛室(乘員室)
結  構：四開門整體長頭雙排駕駛室，全鋼框架焊接結構。
后排座位后有空氣呼吸器固定架3具。（選裝）
座位設置：前排3人，后排3人。
設  備：除原車設備外，100瓦LED警報器、回轉警燈開關、取力器控制開關及指示燈。
   3、液罐（內藏式）
裝載量：水3500kg
材  質：優質碳鋼板
板  厚：底板、前封板、后封板4mm，側板、防蕩板、頂板（防滑花紋鋼板）
3mm
結  構：焊接式，內設防蕩板
※ 1個人口孔，帶快速鎖緊及開啟裝置
       ※ 1個溢流閥裝置
       ※ 1個浮球式不銹鋼液位指示裝置
       ※ 1個排污口，手動閥控制
   4、消防泵
型 號：CB10/30
流 量： 30L/s
壓 力： 1.0MPa
引水時間：≤35s（吸深7m時）
安裝形式：后置式
   5、消防炮
型  號：PS30W消防水炮
壓  力：1.0MPa
流   量：30L/s
射   程：≥55m
回轉角度：水平360°，俯仰-30°～80°
操作方式：手動
  6、管路系統
內進水管路：1個Φ100mm的后進水，由罐體進入消防泵，裝1只Φ100mm
蝶閥，連接液罐與水泵。
外進水管路：泵后側有1個外進水口，其管徑Φ100mm，接外吸管，管牙
接口（悶蓋密封）；吸水管Φ100×2m(4根)。
出水管路：※ 水泵后側有2個Φ80mm球閥控制的常壓出水口；
※ 1個Φ80mm的炮管路，采用Φ80mm撓性接頭，并用Φ80mm
球閥控制。
注水管路：※ 1個Φ50mm的內注水管路，可通過水泵直接向罐內注水；
※ 在車身兩側各有1個Φ65mm的外注水口。
放余水管路：為保護水泵及各球閥，在管路的最低處加裝放余水閥。
冷卻水管路：為使取力器在工作中應付各種復雜情況，配有冷卻水管路及不銹鋼球閥。
  7、取力器
型  式：夾心式全功率
操  縱：手動控制
冷卻方式：強制式可調式水冷
潤滑方式：飛濺式油潤滑
  8、泵房、器材箱
材  質：骨架、蒙皮為優質鋼材，泵房壁板、器材箱底板及四壁面板均為優
質鋼板。
結  構：泵房、器材箱為全鋼框架焊接結構，器材箱左右兩側及泵房左右后
三側均有鋁合金卷簾門。
  9、附加電器系
※ 駕駛室頂部前端為長排LED警燈。
※ 車頂前后配有12V、60W火場照明燈各1只；
※ 車輛兩側上方各配有兩盞爆閃燈，下方安裝安全標志燈和側回復反射器
（組合式），配有前、后示廓燈，兩側各一只轉向燈，乘員室、器材箱、
泵房內均裝有照明燈，并符合GB4785規定。
※ 警報器功率為100W；警報器、警燈、爆閃燈電路為獨立式附加電路，控制器件安裝在駕駛室內。
※ 附加儀表、開關集中布置在控制面板上，利于操作。儀表板上裝有：真
空表、水泵出水、低壓表各1只；消防泵轉速表1只；液位指示裝置
1個；泵房及器材箱燈開關等（儀表板設于泵房內）。
  二、制造工藝
    1、整車油漆采用國產優質漆；
    2、所有操作開關、儀表、器材及車輛均有符合規范的銘牌標志；
    3、整車性能符合GB7956《消防車消防性能要求及試驗方法》的規定；
    4、液罐符合GA39.4-92的規定；
    5、車頂設有防護欄板、防滑花紋板；
    6、車輛后尾部右側設有上下人梯。
  三、器材布置要求與配置標準
    ※ 站在地面或踏板上2個動作內取用任何器材。
    ※ 器材布置緊湊、裝夾牢固，取用方便。
    ※ 使用防銹、防振、防脫落、防劃傷的專用夾具固定器材表中所有器材。
    ※ 備胎安裝在車尾下方。
    ※ 常規器材：見附表一
  四、隨車文件
    ※ 底盤使用說明書
    ※ 底盤質量保修卡
    ※ 底盤維護保養手冊
    ※ 底盤合格證
    ※ 隨車工具清單
    ※ 發動機號碼拓印件
    ※ 底盤號碼拓印件
    ※ 消防車使用說明書
    ※ 隨車消防器材清單
    ※ 消防車跟蹤服務卡
    ※ 消防車交接清單
